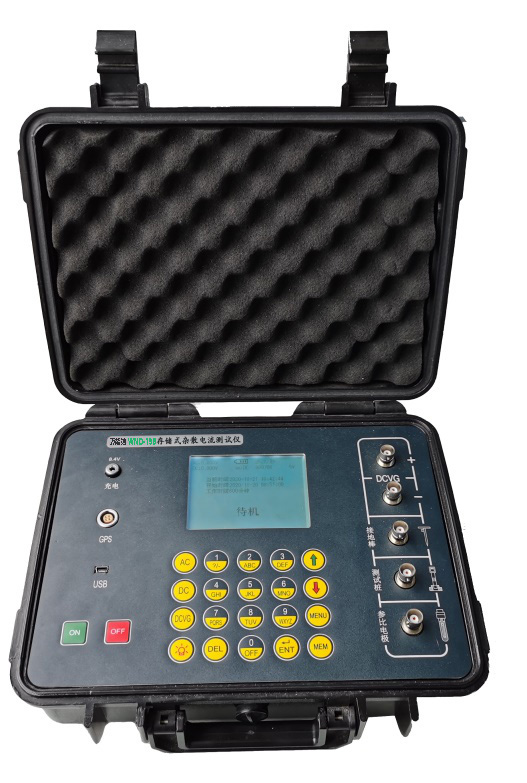

万能迪WND-198型 存储式杂散电流测试仪

一、概述：

WND系列存储式杂散电流测试仪是一种性能稳定、安全可靠、功能齐全、结构新颖的测试仪器。是用于埋地钢质管道等地下金属构件的杂散电流干扰测量的专用设备，其性能稳定、安全可靠、功能齐全。可同时进行管地交流电位、管地直流电位测量和地电位梯度（DCVG）测量，并可实时查看直流电位和交流电位的波形图，是管道阴极保护状态和杂散电流干扰测量的专用工具。该仪器既可以一台仪器单独使用，也可以利用GPS卫星时钟信号多台仪器不同地点同步测量，其主要应用于石油天然气管道、电气化铁路、油气库以及矿山等需要监测杂散电流的领域。

二、仪器特点：

WND系列存储式杂散电流测试仪具有如下特点：

1、数据同步采集：利用GPS时钟信号可实现多台仪器不同地点同步数据采集；

2、利用GPS采集测试点的地理位置信息；

3、交流和直流数据同时采集；

4、具有DCVG测量功能；

5、交流和直流杂散电流波形实时显示，交流和直流干扰状态一目了然；

6、锂电池组供电，充电一次使用48小时，体积小携带方便；

7、具有背光功能，可适合不同的环境条件下工作；

8、专用数据分析软件可以对现场采集数据进行杂散电流分析。

三、技术参数：

1、 测量精度：0.001V

2、 测量范围：直流电压 -60V～+60V；交流电压0-400V，自动量程；

3、 DCVG量程：-25V～+25V，自动量程；

4、 输入阻抗：10MΩ；

5、 工作时间：＞48小时；

6、 时间同步误差：可接收GPS信号时小于50μs，无GPS信号24h内累积误差小于1s；

7、 采样速率：1～25次/秒（可设定）；

8、 屏   显：320×320 LCD大屏显示

9、 工作语言：中英文可设置；

10、 界面显示：实时数据、实时波形；

11、 电源：内置锂电池组；

12、 工作环境：-10℃-40℃，相对湿度<80%RH；

13、 储存环境：-20℃-60℃，相对湿度<90%RH；

14、 体积：275×227×97mm

15、 重量（含电池）：1.8Kg
